Типовой проект дома из клееного бруса с террасой "Евродом-2" 120 кв. м

Ещё один прекрасный дом-мечта от компании Archiline в копилку к желаниям построить деревянный дом из бруса! Уютный, комфортабельный, прекрасный вариант дома для большой семьи. Любители простора не останутся равнодушными к планировке и размещению помещений. Удачное расположение комнат позволяет каждому жильцу найти для себя укромный уголок, где никто не будет беспокоить. На первом этаже заняли свое место кухня, гостиная, 3 спальни, санузел, холл, топочная и тамбур. На просторной террасе можно поставить столик и стулья и наслаждаться природой за чашечкой горячего чая, или собраться большой компанией и провести время с друзьями за душевными разговорами. Как мы уже говорили не раз - проект - начало всех начал. Насмотреться в интернете картинок домов, воодушевиться и придумать для себя общий вид своего будущего дома - это лишь малая часть того, что предстоит сделать в дальнейшем. Вы можете столкнуться с кучей вопросов и не знать ответа на них. Во избежании этого, советуем не тратить время впустую и сразу обратиться к специалистам, которые расскажут вам обо всех особенностях и помогут определиться с решениями. Опытные менеджеры и конструктор нашей компании объяснят Вам все мелочи, а архитекторы учтут Ваши желания при разработке проекта специально для вас.

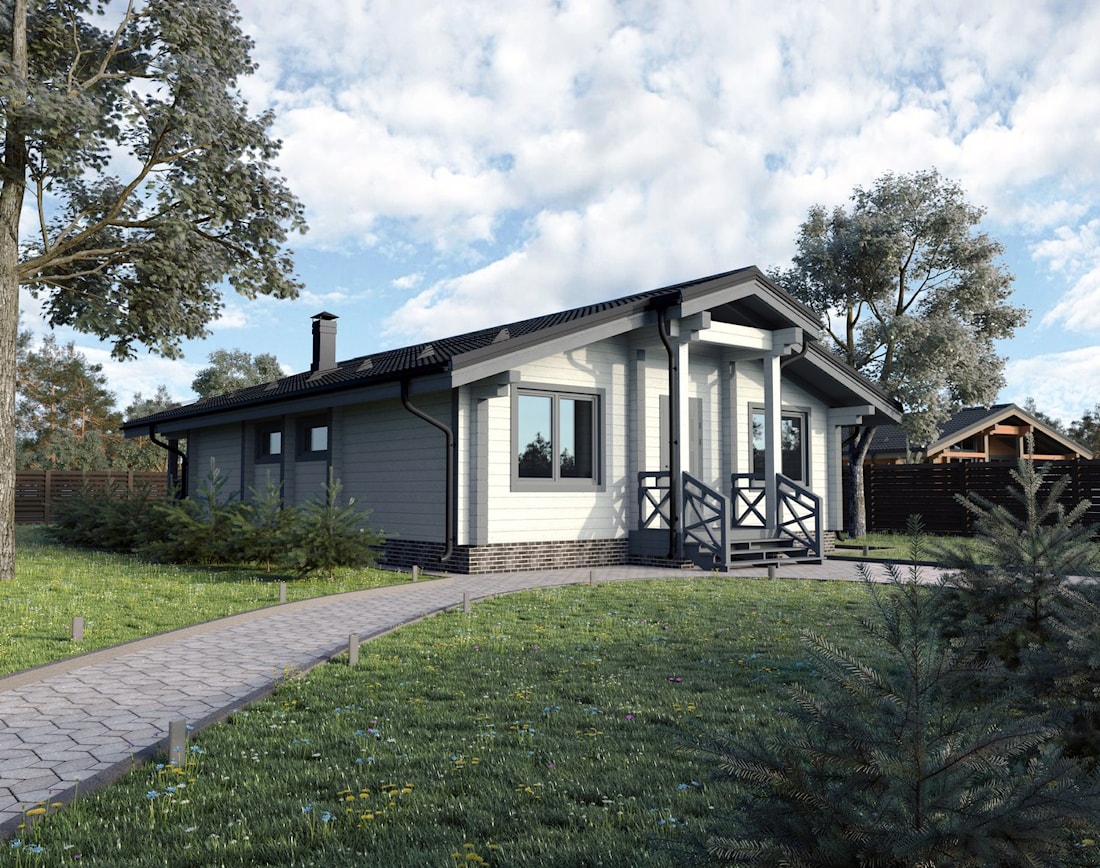

Ну а пока вы находитесь в поиске идеи для дома своей мечты, обратите внимание на этот замечательный дом!
Итак, какие листы разрабатываются и для чего они нужны - далее в этой статье.

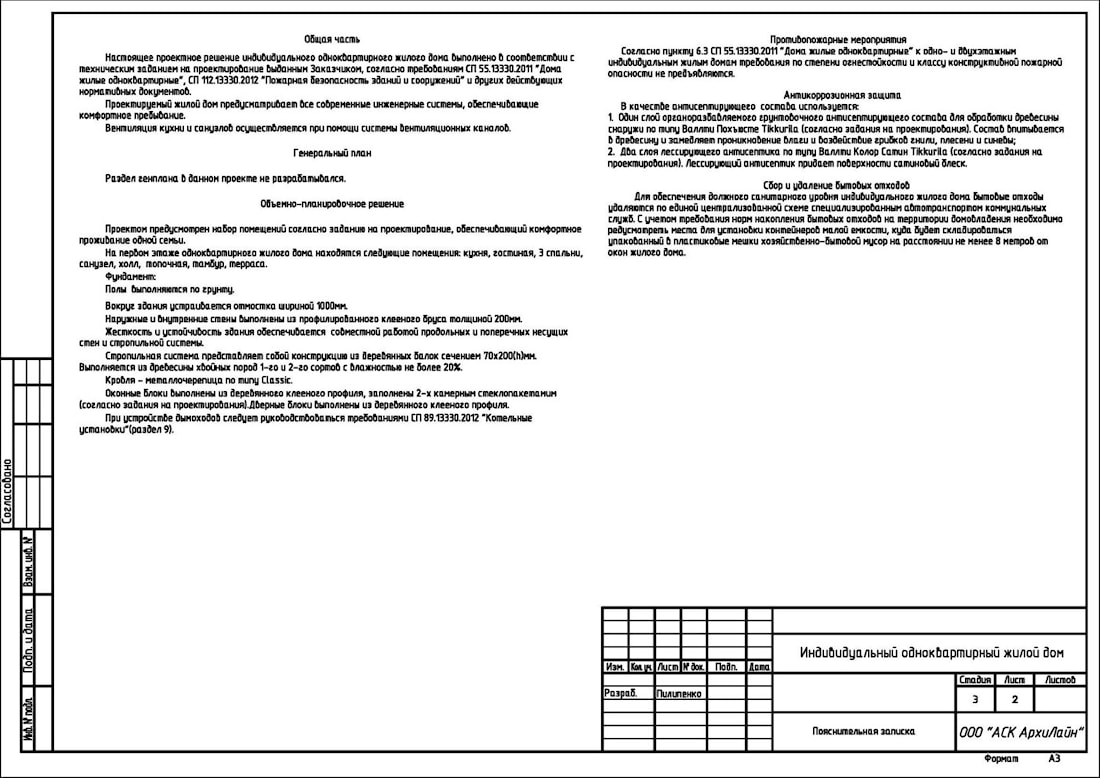

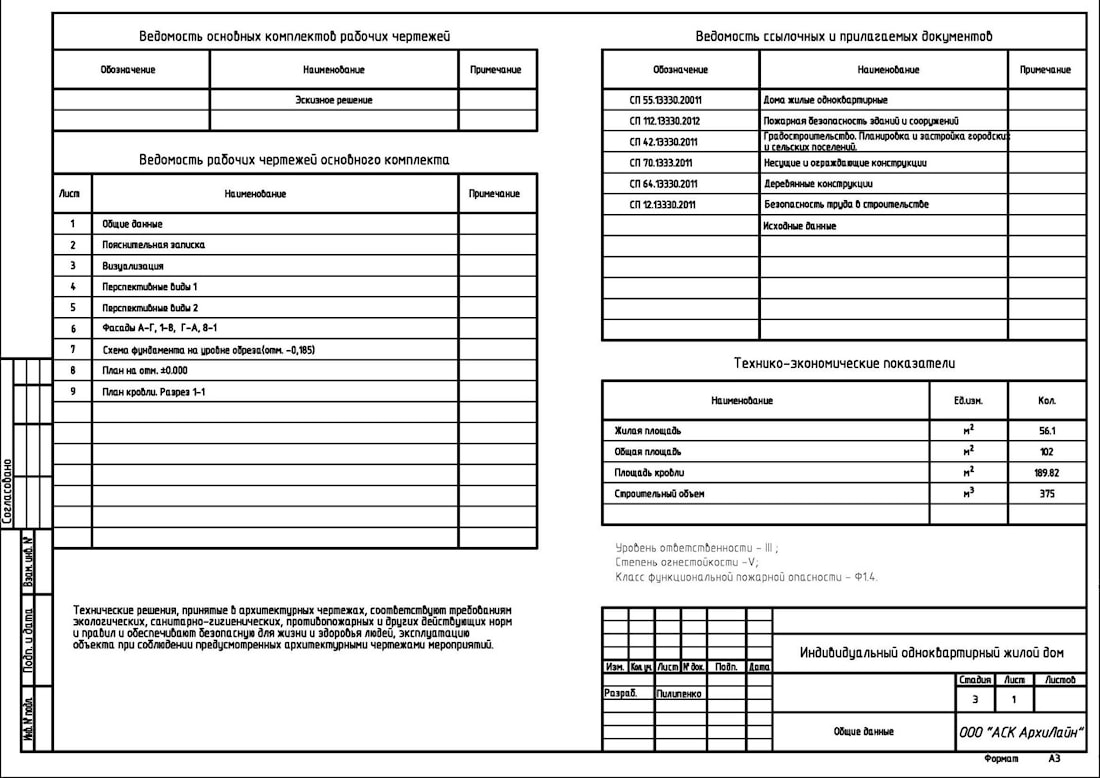

Первый лист информирует о том, что разрабатывалось в этом проекте. Также представлен перечень нормативной документации, которая учитывалась архитекторами при выполнении проекта. Технико-экономические показатели (сокращенно ТЭП) дают представление о площадях дома и о его строительном объеме. Второй лист - пояснительная записка - информирует об объемно-планировочном решении дома, о составляющих его несущих конструкций, всех деревянных внутренних элементах, внешней и внутренней отделке. На фасадах расставляются все отметки уровней, для формировния масштаба строения. Также образмериваются все проемы. Образмеренная схема фундамента на уровне обреза, для возможности измерить возведенный фундамент и сравнить его с чертежами, чтобы убедиться в правильности.

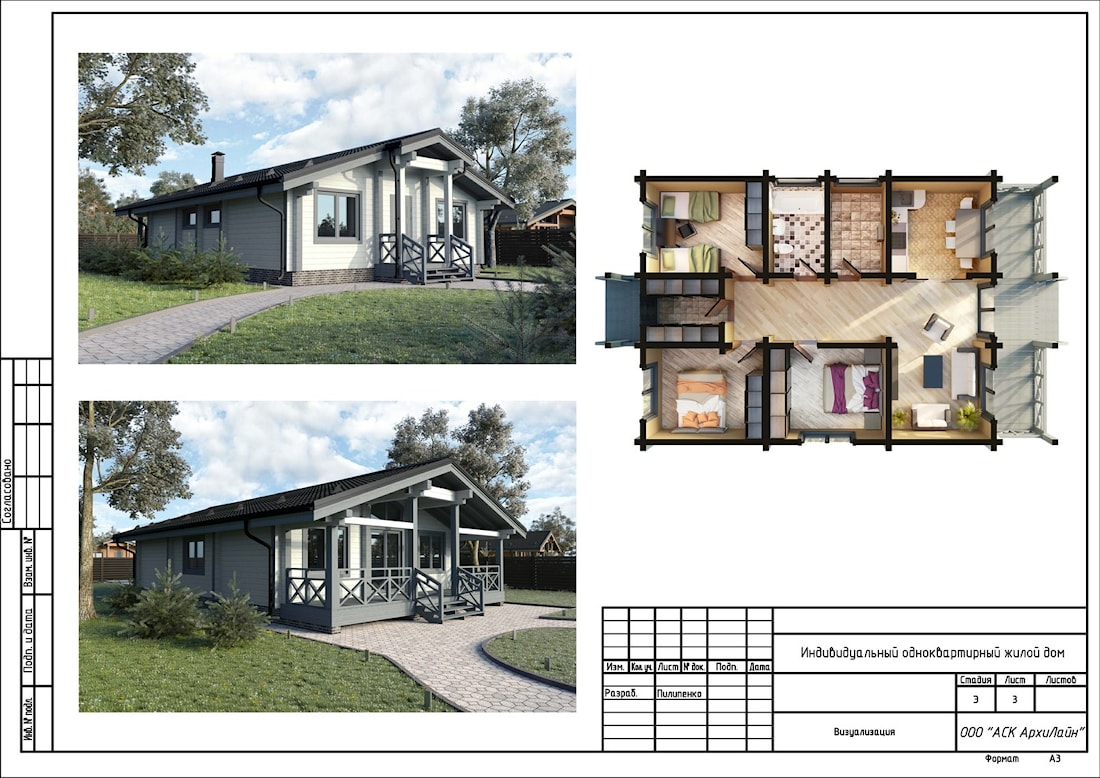

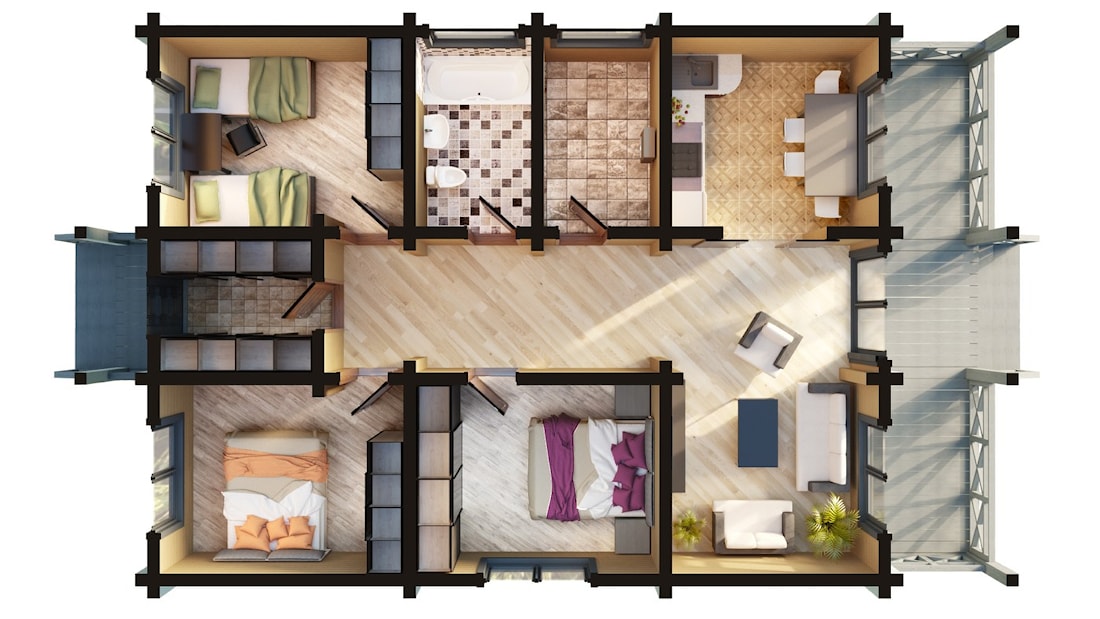

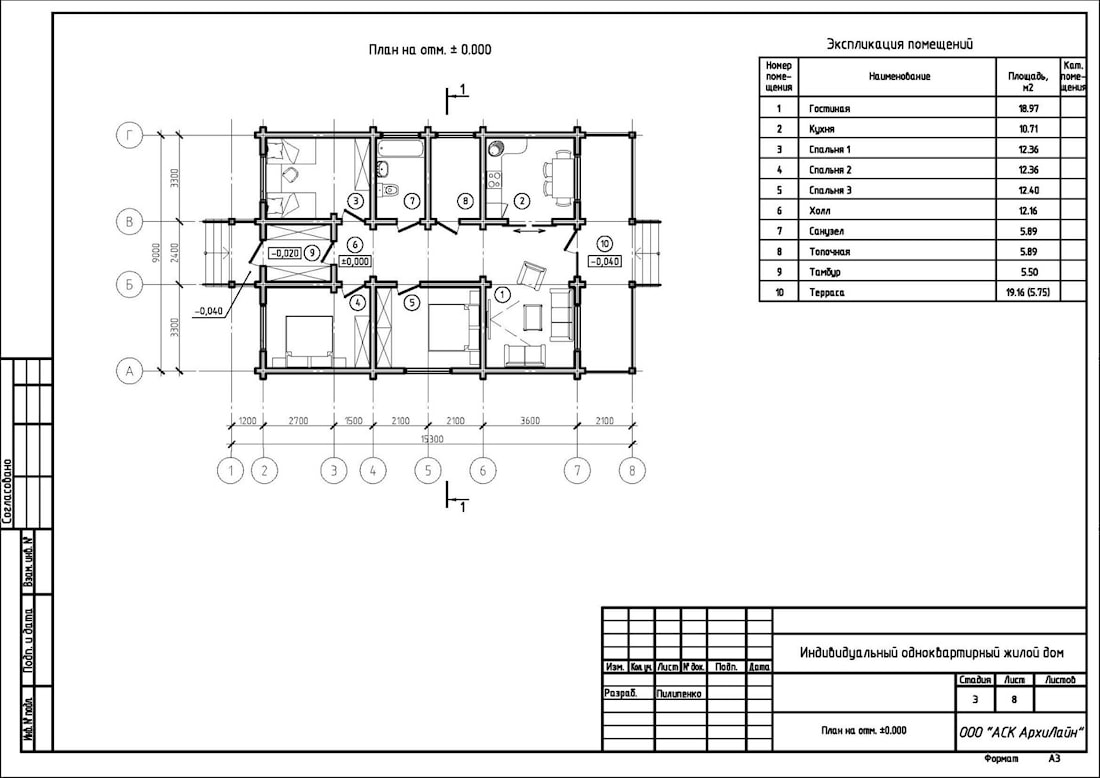

План планировки этажа с расстановкой мебели, которую предложит архитектор, необходим для представления планировки будущего строения и площади всех помещений.

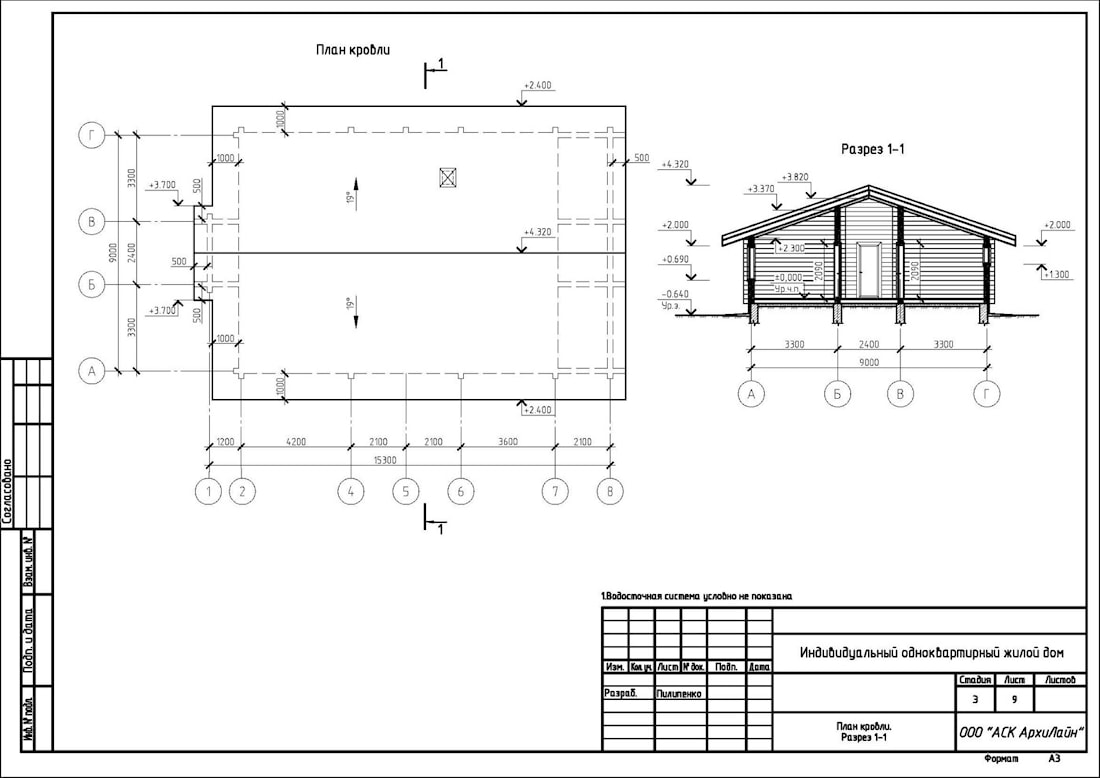

План кровли, на котором отмечается угол наклона крыши и размеры скатов, а также отметки конька и низа свесов.
Разрез с указанием уровня чистого пола, отметками свесов, конька и размеры проемов.
