Строительный проект деревянного дома
цена 10 руб/м2
купить в Беларуси, Минск

Строительный проект деревянного дома   Строительный проект деревянного дома из бревна, клееного бруса, профилированного бруса. Изготовление, продажа готовых и типовых проектов — цена 10 руб/м2

Услуги проектирования деревянного дома, стадия С, включает разделы:

1. генеральный план участка (ГП),
2. фундамент (КЖ или КМ),
3. рабочий проект деревянного дома (КДД),
4. водоснабжение и канализация (ВК),
5. отопление и вентиляция (ОВ),
6. электрика (ЭО).

Строительный проект деревянного дома выглядит так:

Стоимость проектирования невелика - 10 бел.руб/м2. При подписания договора на производство дома, мы зачтем стоимость проектирования в производство. Фактически, проектирование обойдётся вам бесплатно. Дом, имея 120 м2, обходится в 1200 бел. рублей.

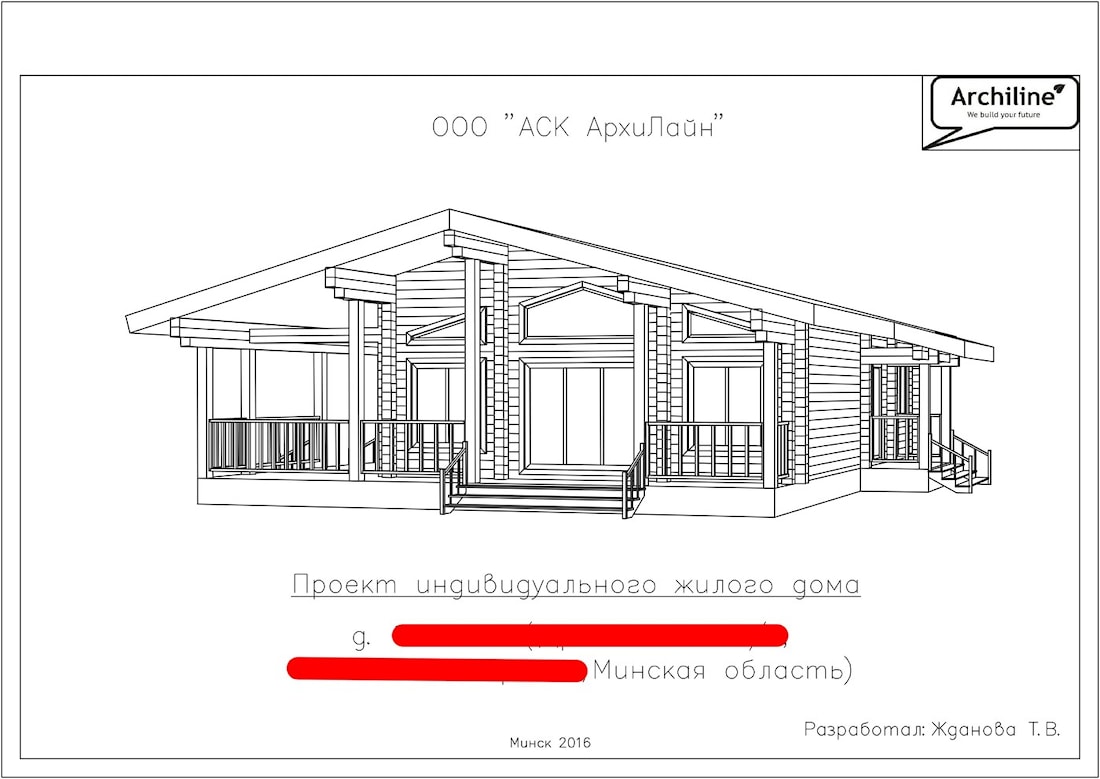

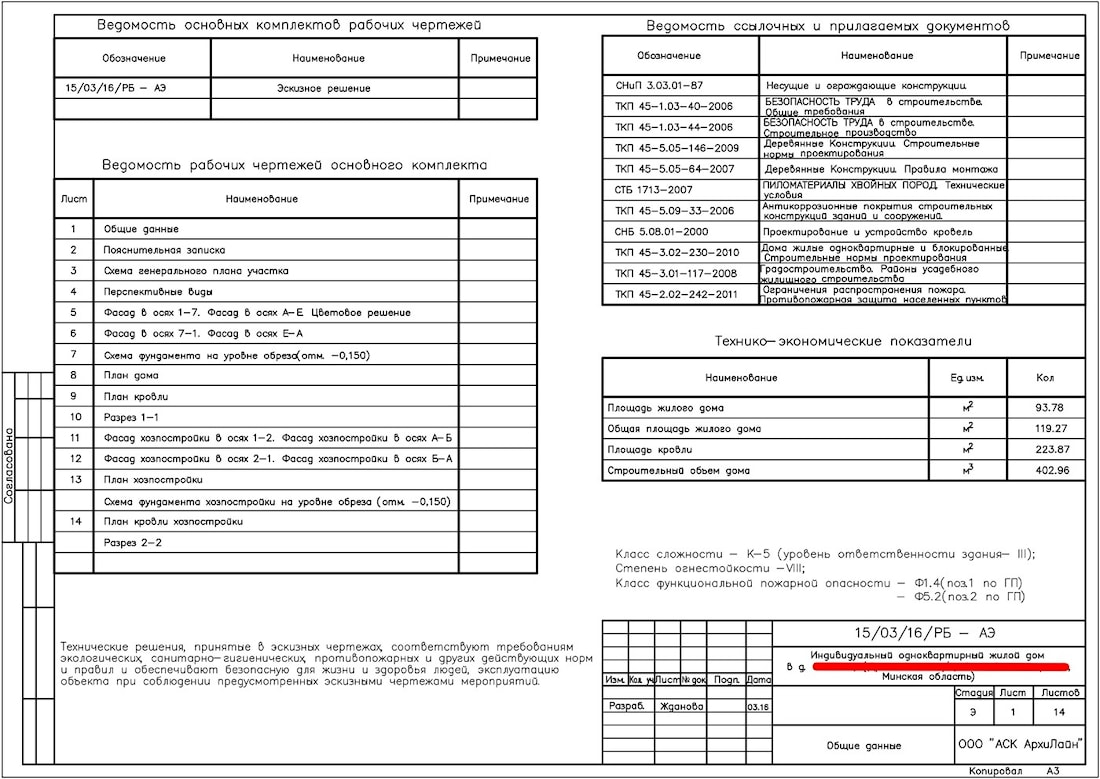

Первый лист проекта нужен для ознакомления с содержанием общих данных:

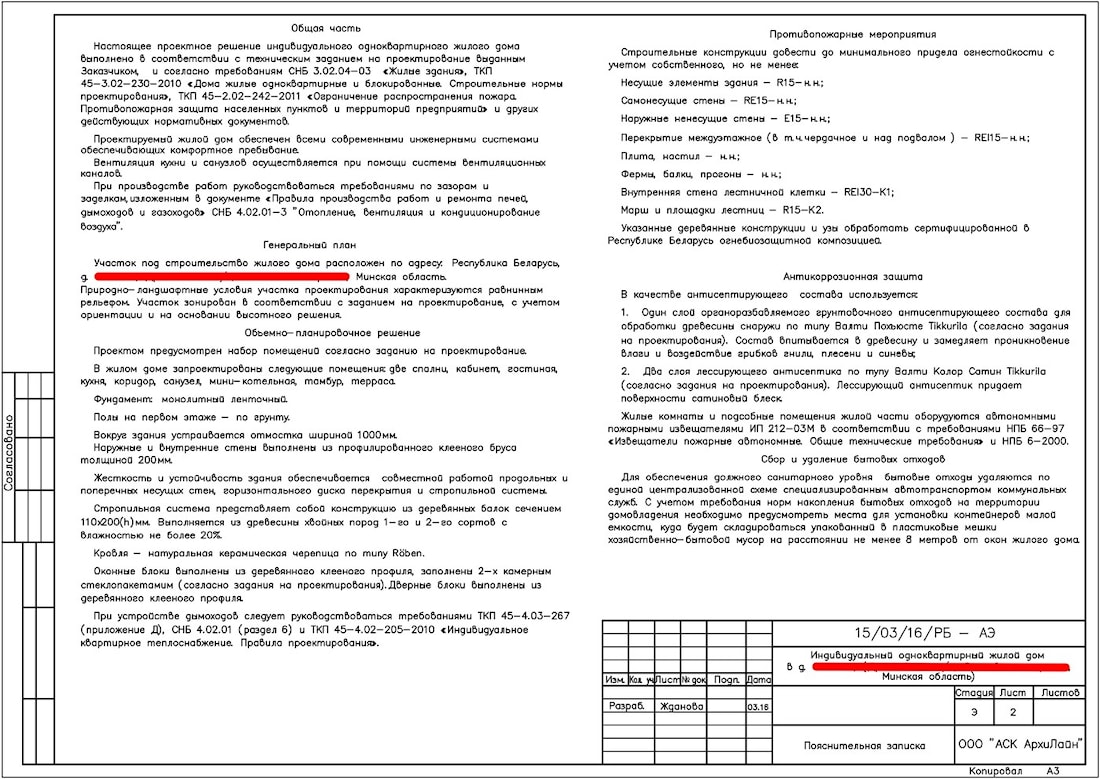

Второй лист - пояснительная записка:

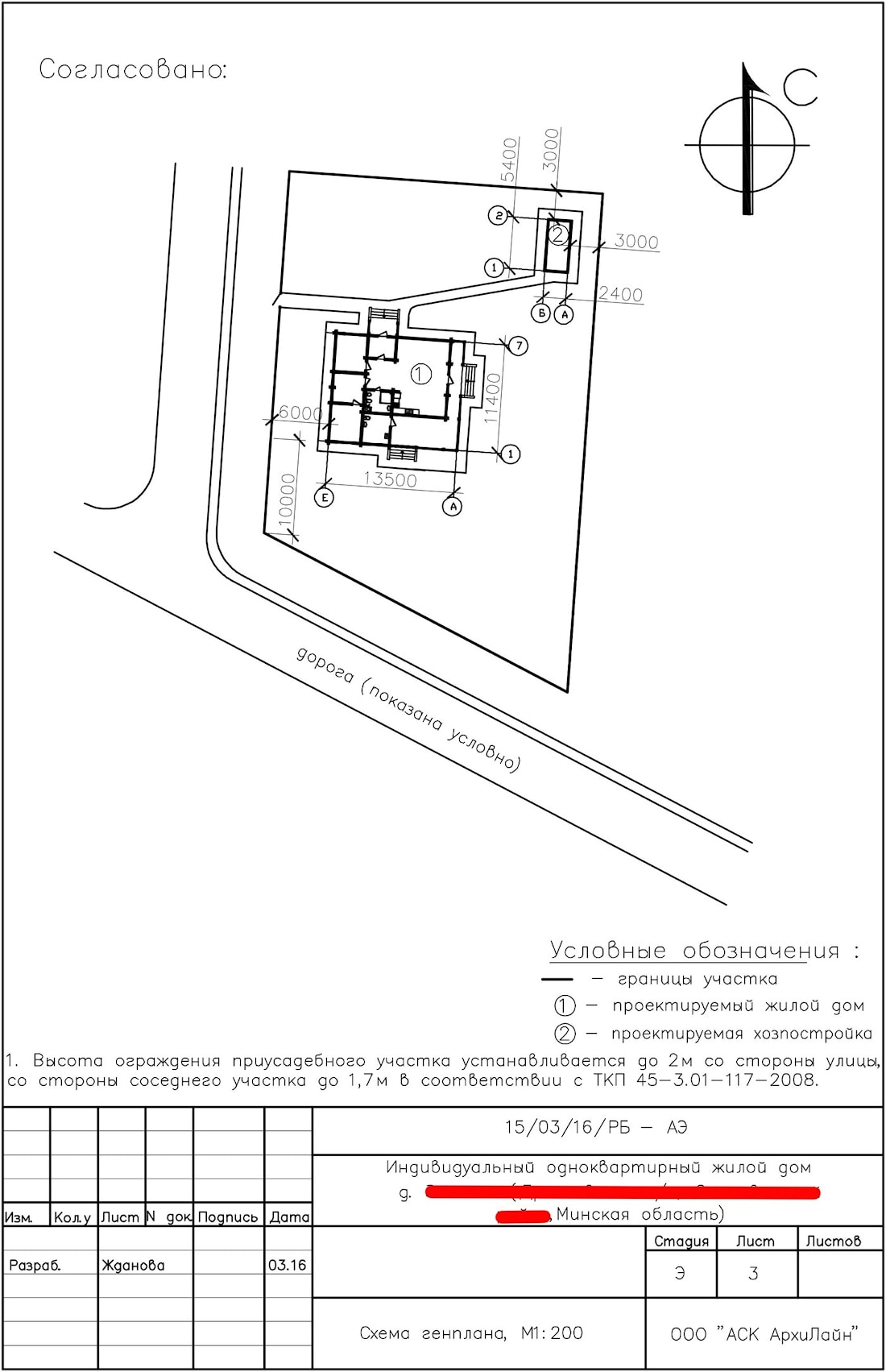

Третий лист: схема генерального плана:

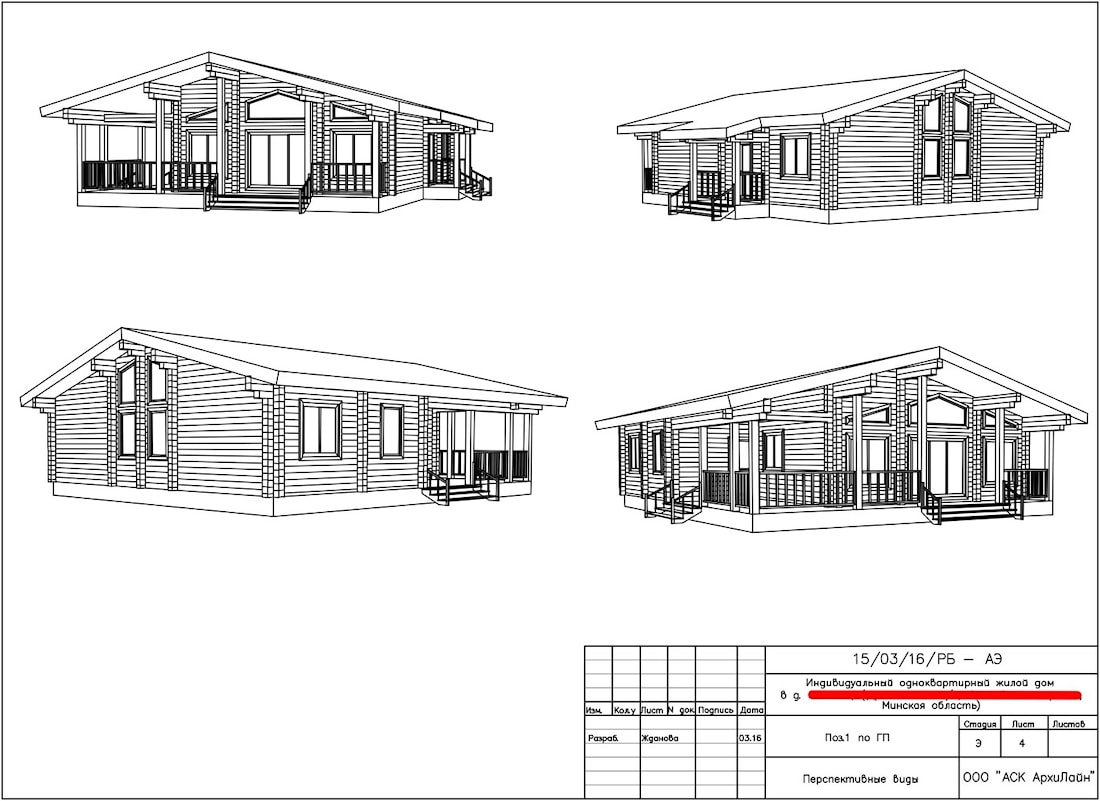

На четвертом листе: перспективные виды проектируемого дома:

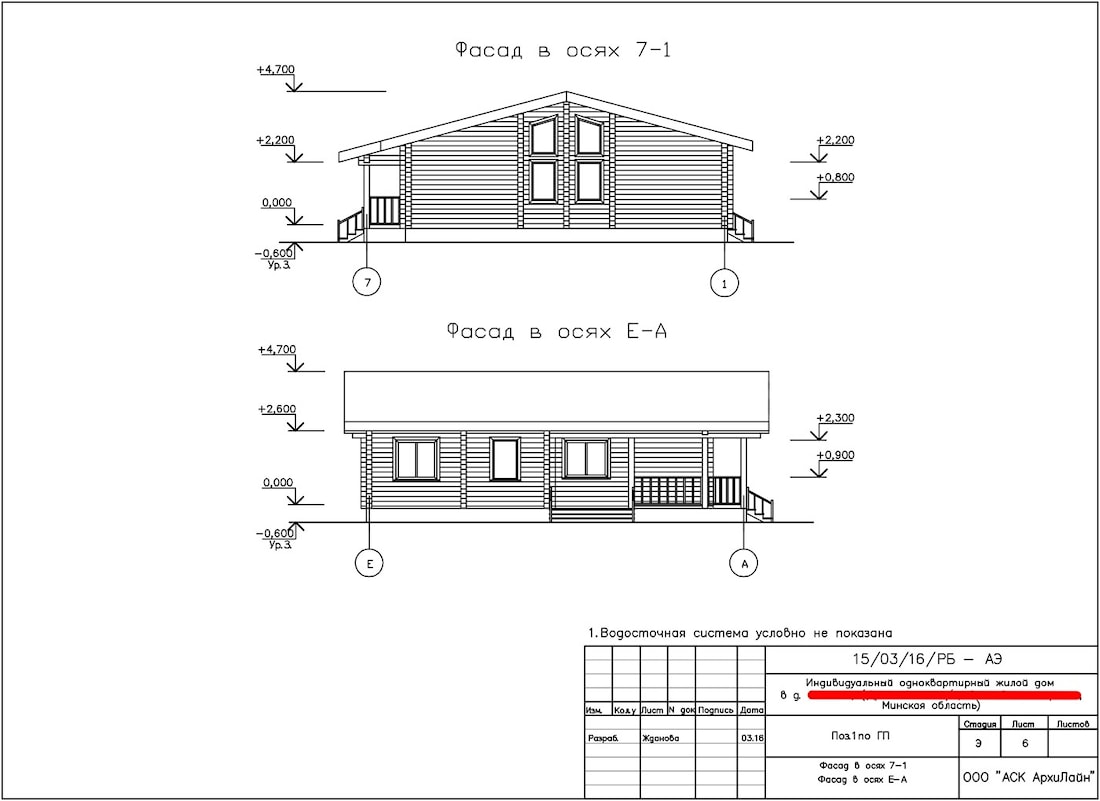

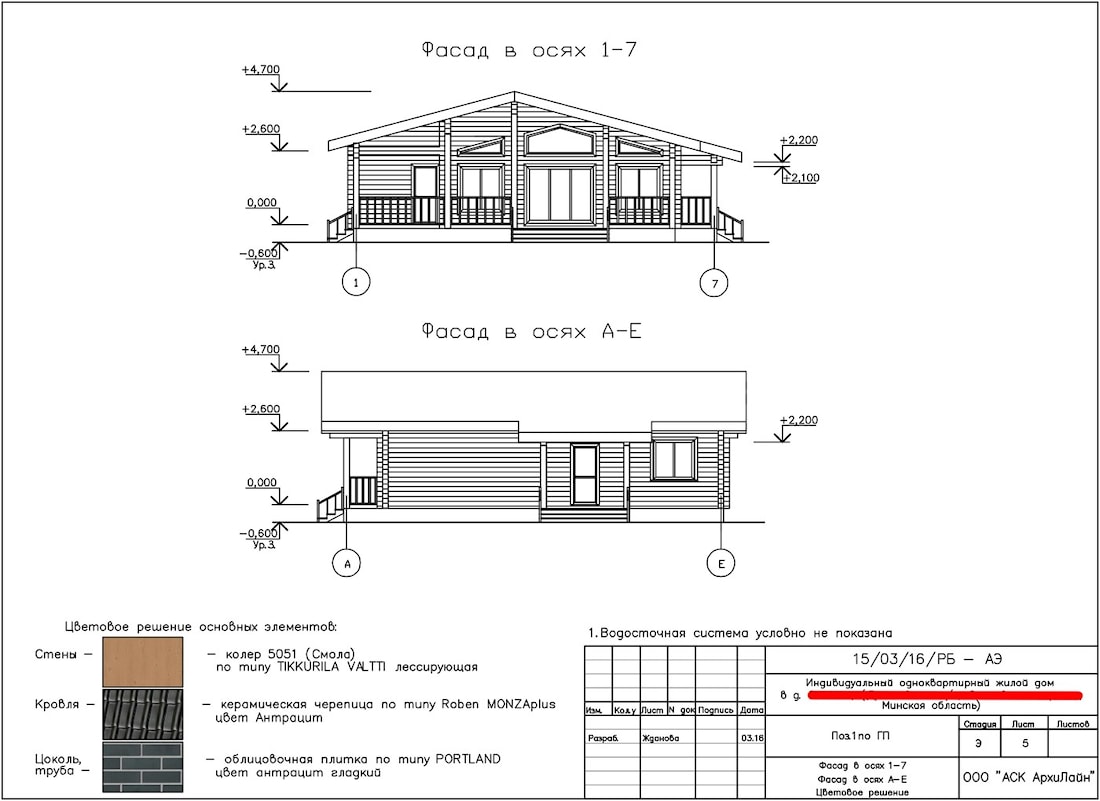

На следующих листах фасады:

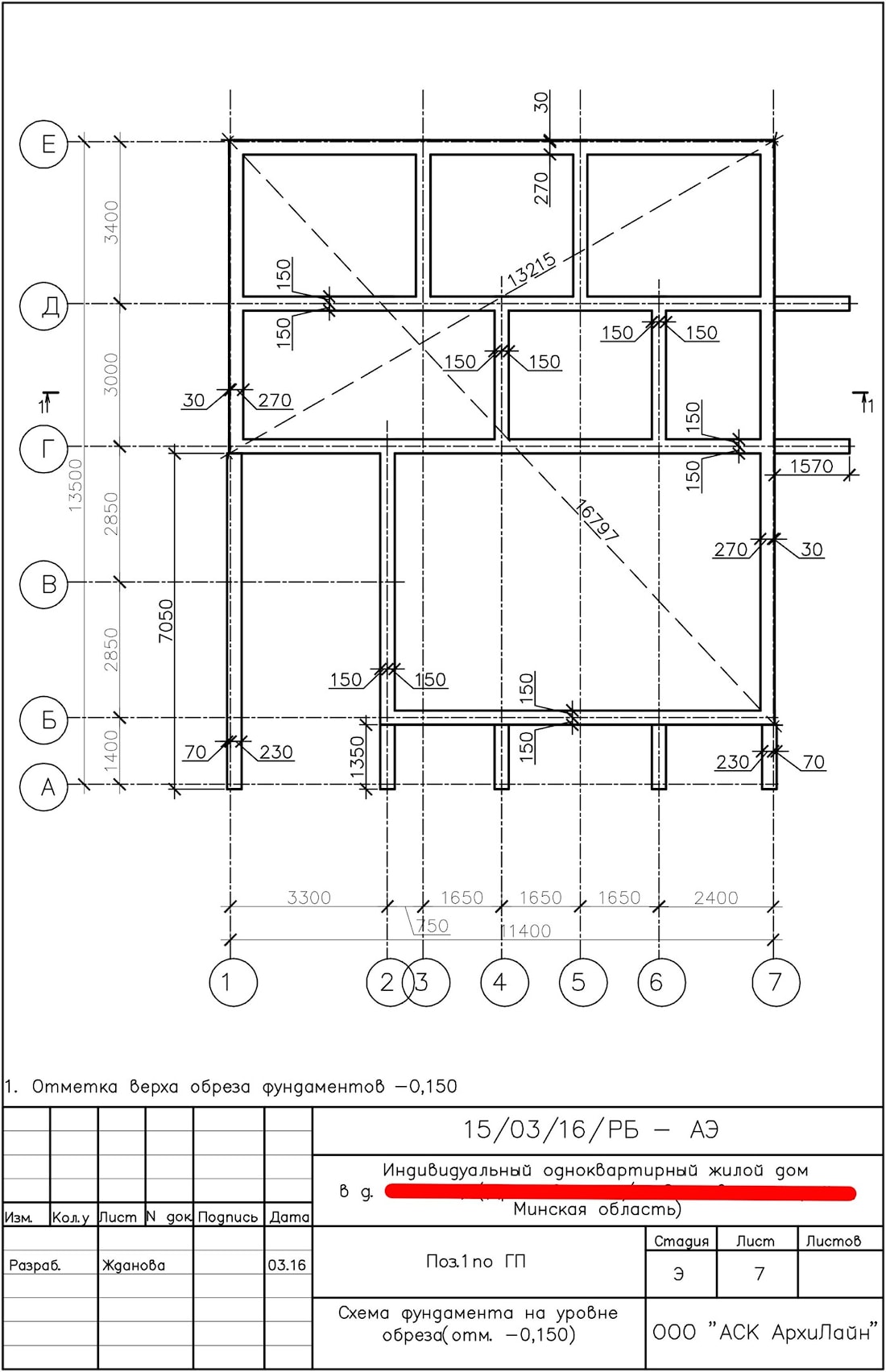

Седьмой лист: схема фундамента:

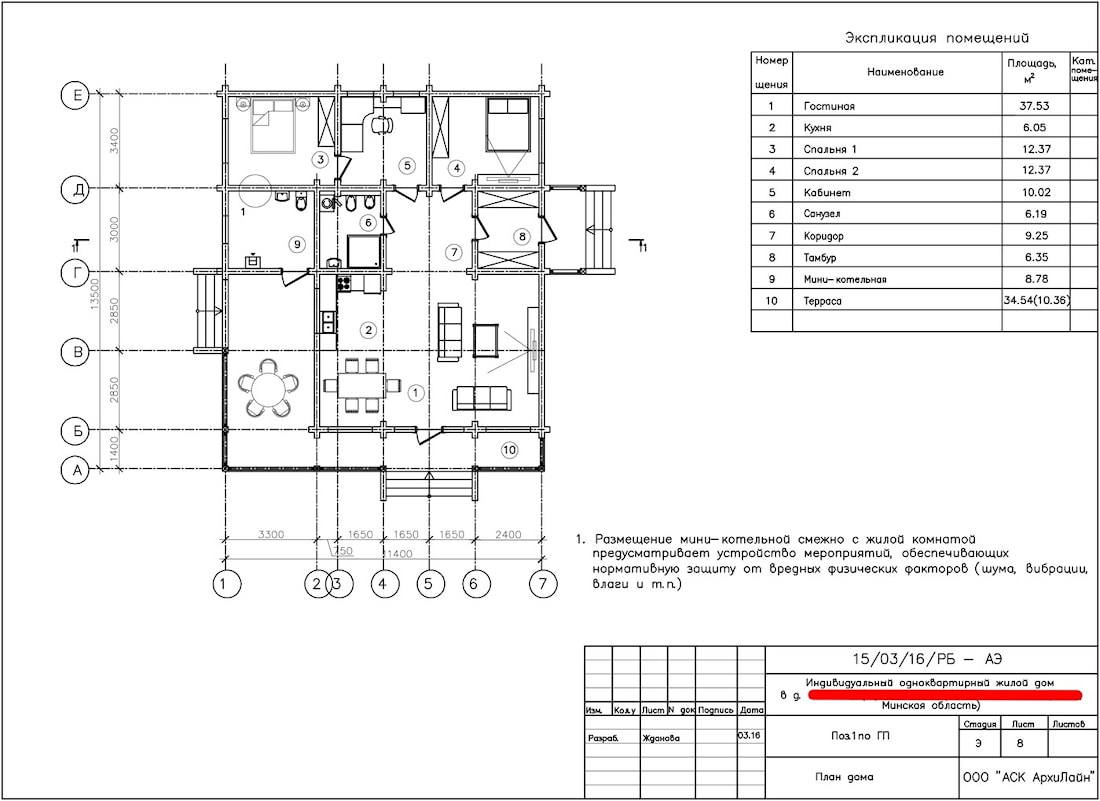

На восьмом листе план дома с расстановкой мебели:

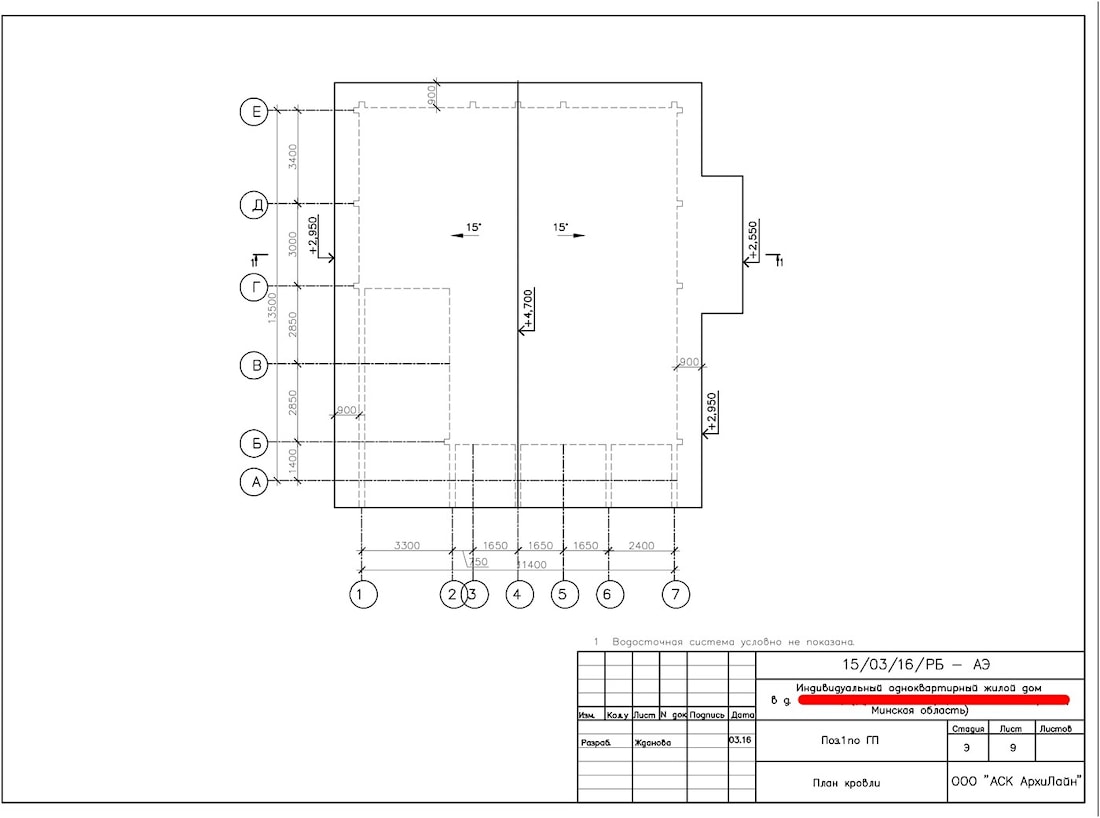

Девятый лист: план кровли

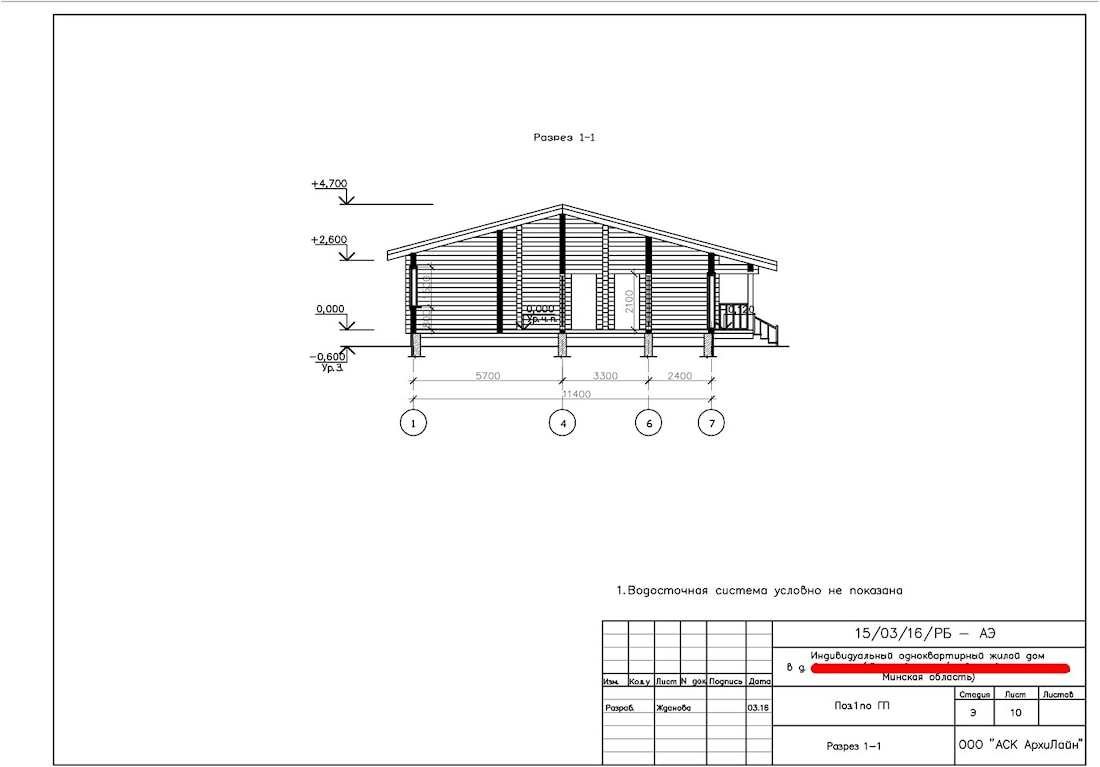

Десятый лист указание высот, размеров дверных и оконных проемов, габаритных размеров здания:

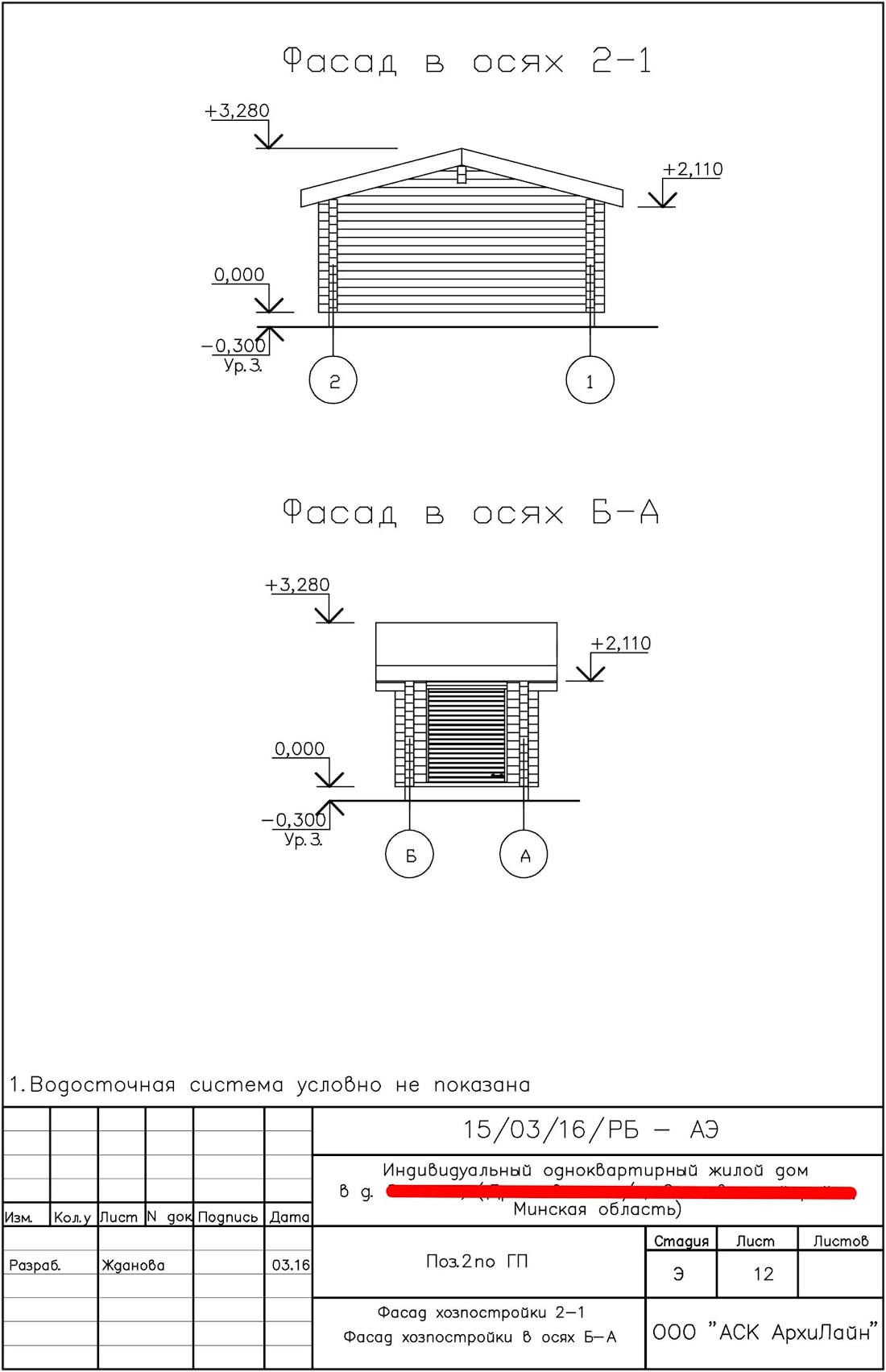

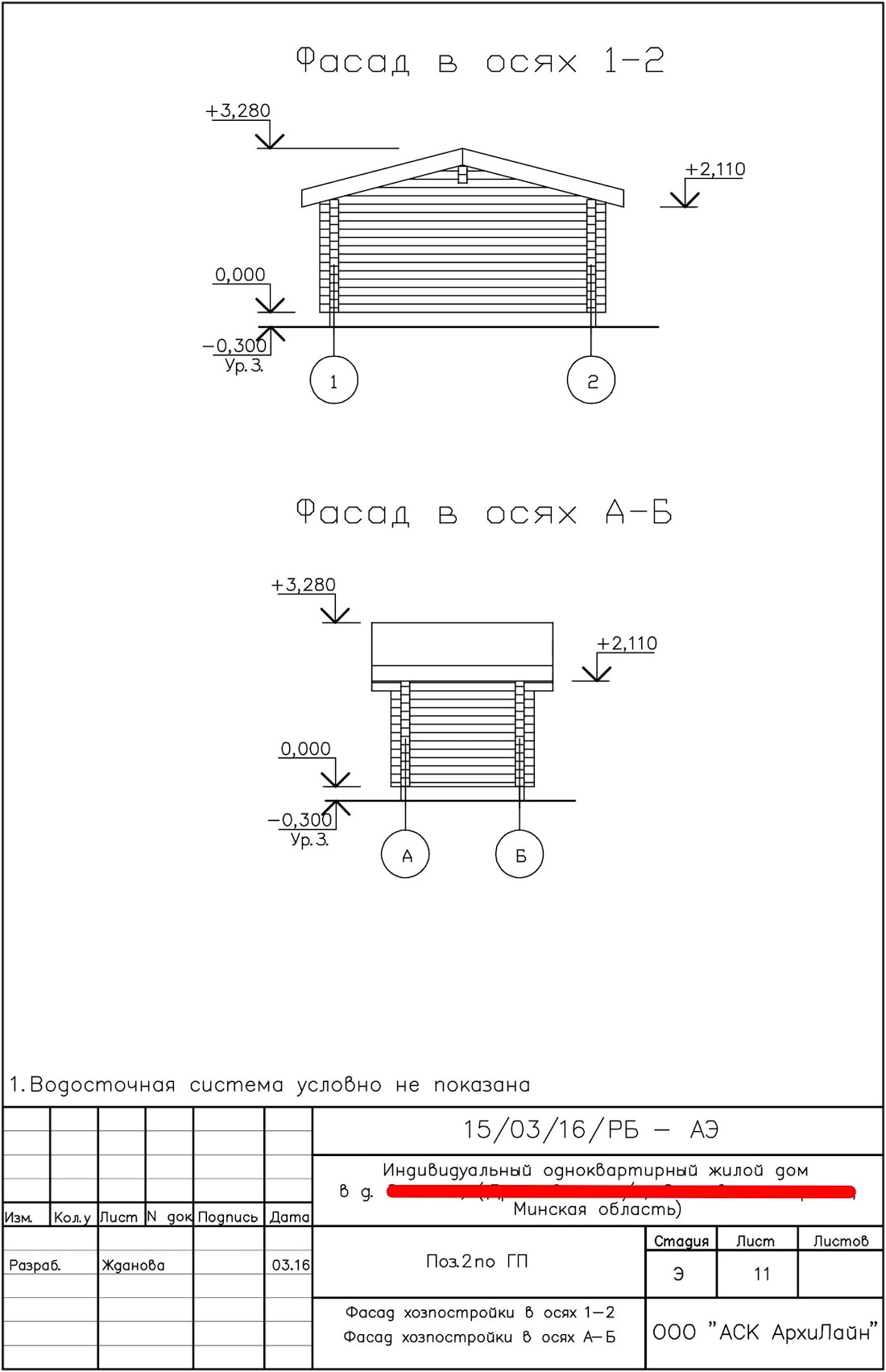

На двух листах показываются фасады хозпостройки с указанием высот:

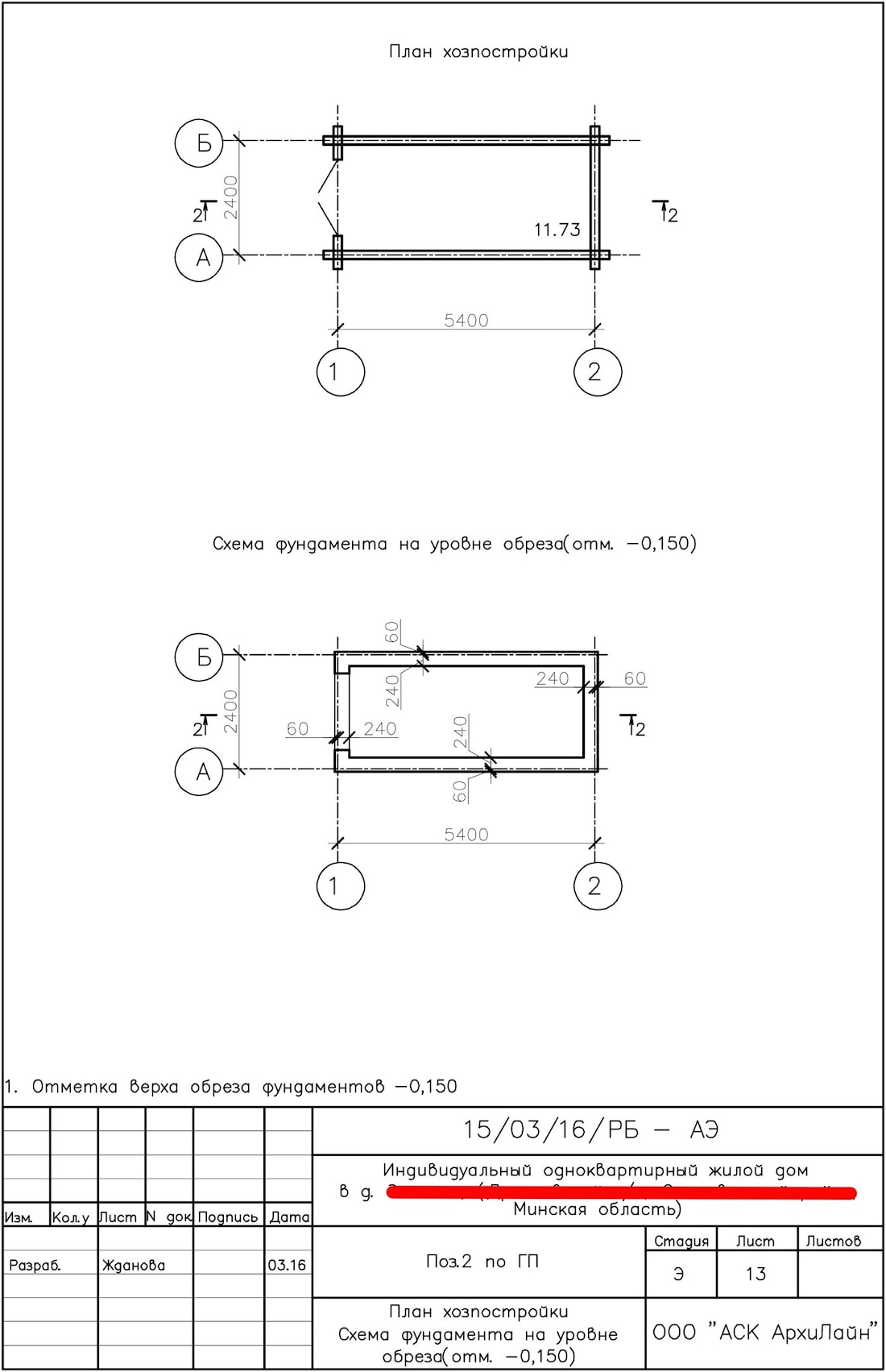

Тринадцатый лист схема фундамента и хозпостройки:

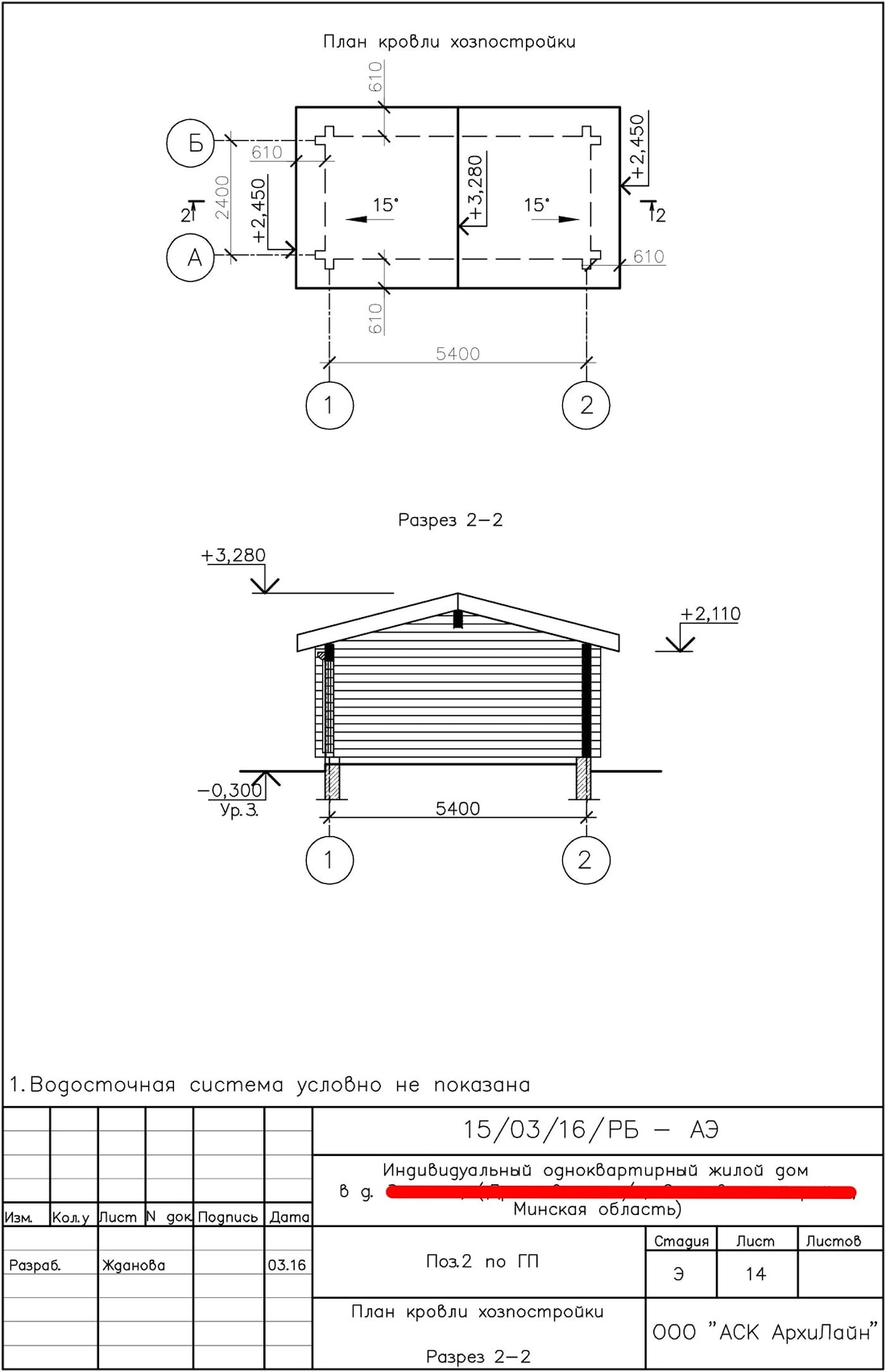

Следующий лист содержит план кровли хозпостройки:



В итоге Вы получаете набор необходимых чертежей по которым смело можно строить дом:

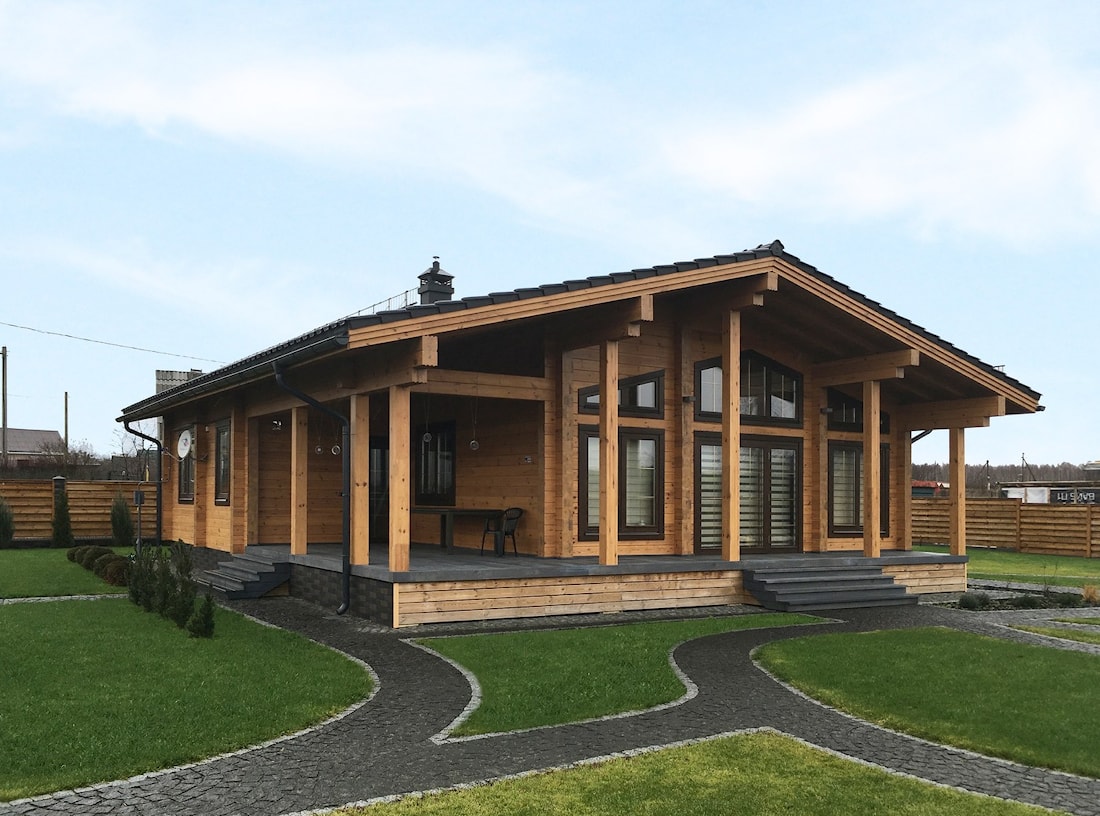

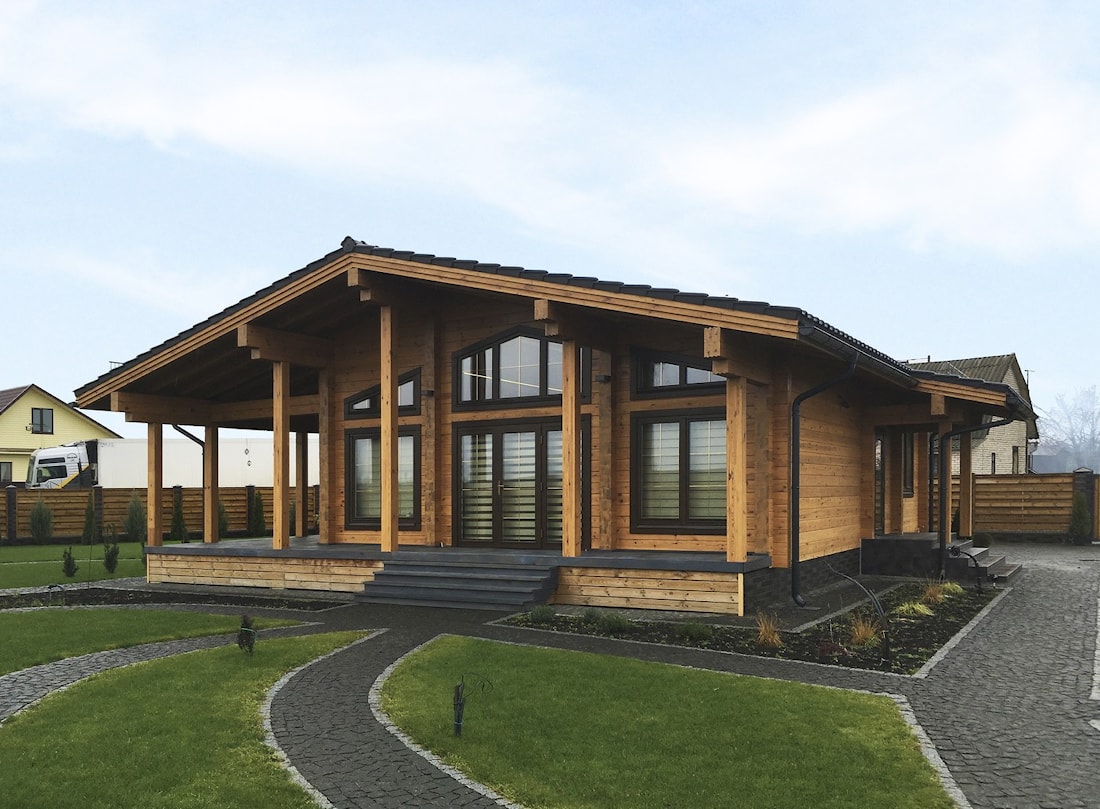

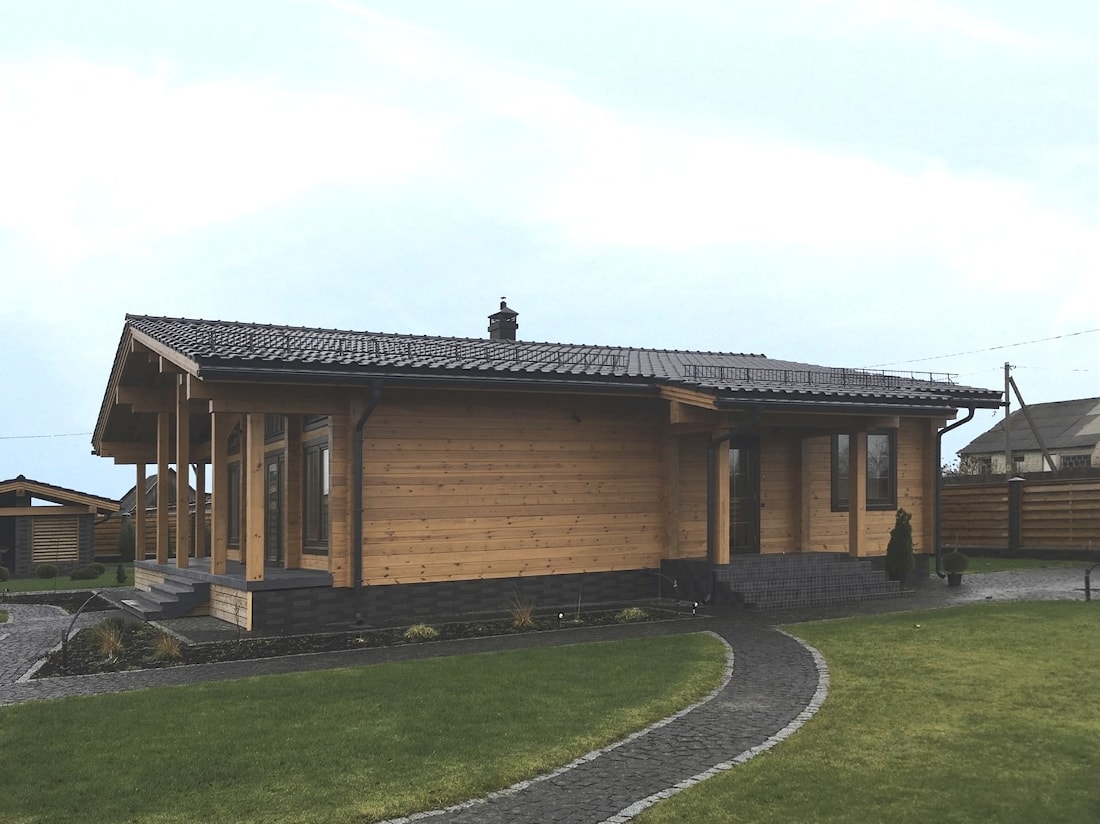

Посмотрим, какой дом получился. Материал стен - клееный брус сечением 200х185 мм, крыша - керамическая черепица: Деревянный дом из профилированного клееного бруса

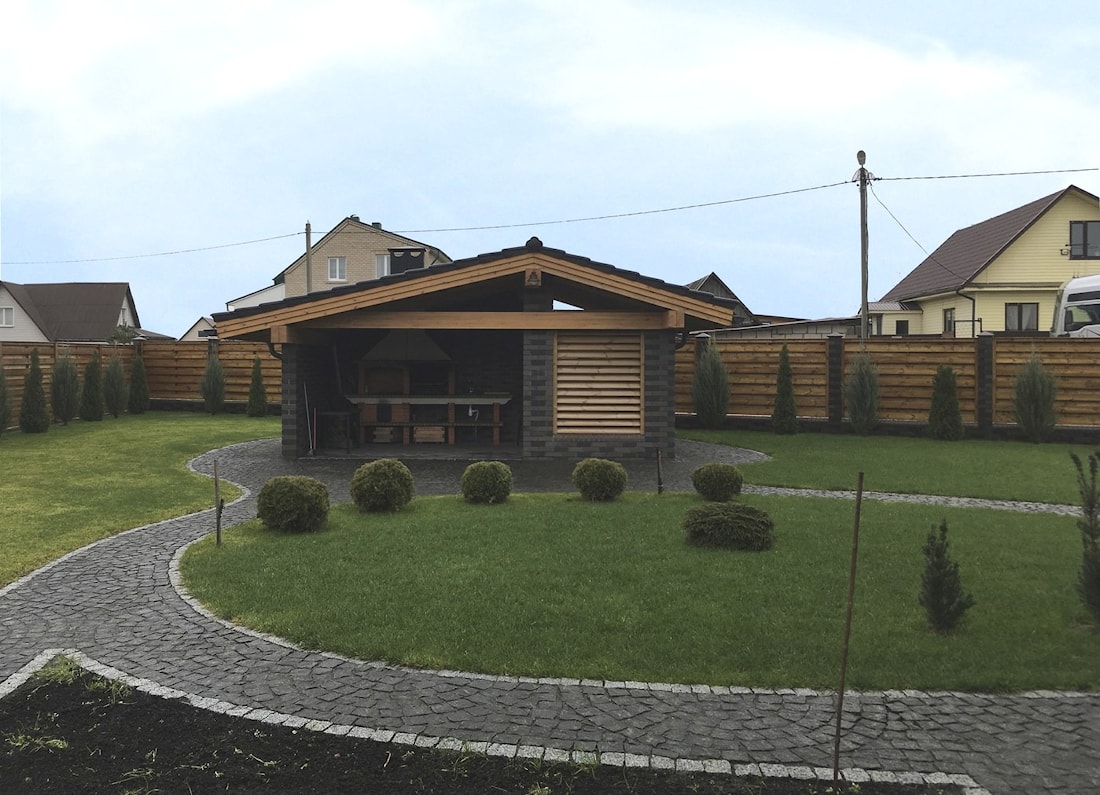

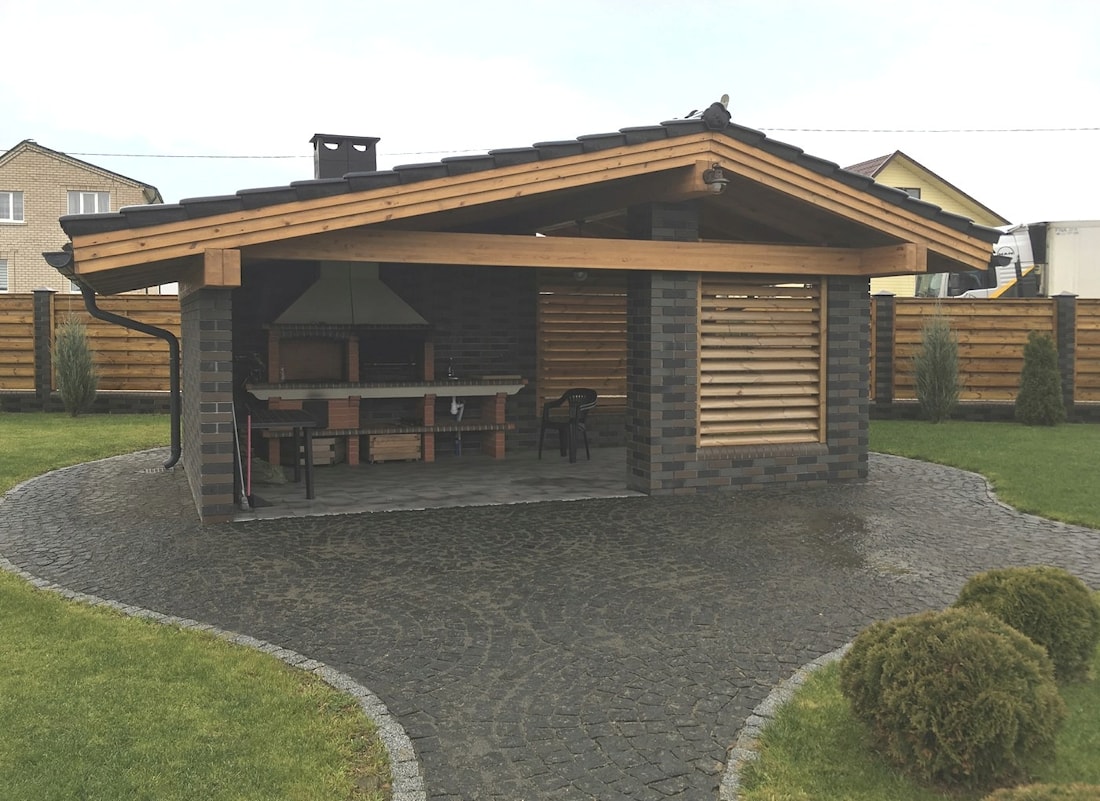

Беседка с грилем



Исходя из запроса клиента, мы предлагаем различную степень и объем проработки строительного проекта жилого дома. Строительный проект разрабатывается на базе архитектурно-эскизного проекта дома. Проектные работы ведутся аттестованными специалистами.

Разработка генерального плана участка, стадия С, включает:

1. Краткая характеристика района и площадки строительства;
2. основные планировочные решения;
3. решения по дорожным покрытиям, благоустройству и озеленению, организации рельефа;
4. решения по расположению инженерных сетей.

Основные чертежи строительного проекта, включают:

1. генеральный план застройки на топографической основе в масштабе 1:500, 1:1000. На чертеже генерального плана приводится ситуационный план в масштабе 1:5000, 1:10000, на котором показывается расположение проектируемого объекта в окружающем районе;

2. план дорожных покрытий и благоустройства, на котором показываются размещение, размеры проездов, пешеходных дорожек и площадок различного назначения, зеленые насаждения с указанием их ассортимента, малые архитектурные формы, оборудование площадок различного назначения;

3. схема организации рельефа, на которой показываются проектные отметки полов первых этажей всех зданий и сооружений, проектные и натурные отметки земли по углам зданий и сооружений, проектные горизонтали, указатели уклонов по осям проездов и инженерных дорог в местах перелома их продольного профиля, проектные отметки верха решеток дождеприемных колодцев;

4. схема инженерных сетей, на которой показываются существующие и проектные трассы инженерных коммуникаций и приводятся их основные параметры, указываются размещение сооружений инженерного оборудования и места подключения коммуникаций к внеплощадочным сетям и сооружениям;

5. план земляных масс, на котором показываются граница планируемой территории, контуры основных зданий и сооружений, строительная координатная сеть или базисные линии, квадраты с проектными, натурными и рабочими отметками по их углам и объемами грунта в пределах каждого квадрата. На чертеже приводится баланс земляных масс в табличной форме.

Экономическим эффектом данного шага будет выработка минимально необходимого и достаточного объема земляных работ, оптимального решения для фундамента, а также позволит избежать проблем, вызванных особенностями участка (сезонные подтопления, эрозия или суффозия почв). Стоимость строительного проекта генерального плана малоэтажного жилого дома на стадии С зависит от сложности работ и составляет, как правило, от 300 до 650 у.е.

Разработка строительного проекта фундамента и других конструктивных решений - стадия С:

Данный этап проектирования деревянного дома включает в себя детальный проект фундамента дома со всеми расчетами и спецификациями необходимых материалов. Разработка проекта фундамента позволяет определить оптимальный и достаточный тип фундамента под будущий дом заказчика с учетом особенностей участка, инженерно-геологических условий и конструктивной схемы здания.

На основе рационально и грамотно принятых решений в вышеуказанном разделе ГП, разработке оптимальной конструкции стен (коробки дома) - конструктор производит расчеты минимальной и достаточной конструкции фундамента здания, экономический эффект только на этом этапе может составить от 1 000 до 10 000 у.е. в стоимости самого фундамента. Стоимость проекта фундамента малоэтажного жилого дома на стадии С составит от 500 до 1500 у.е. в зависимости от сложности.

Разработка строительного проекта деревянного дома, стадия КДД.

Строительный проект деревянного дома выполняется в специальных программах для проектирования деревянных конструкций, проекты выполняются опытными архитекторами и конструкторами. Включают в себя планы, разрезы, детальную спецификацию материалов и объемов, развертки стен, таблицы бревен, планы монтажа деревянных конструкций, задание на производство. Данный этап позволяет спроектировать надежную и рациональную конструкцию деревянного дома, подготовить всю рабочую и монтажную документацию. Стоимость проектирования раздела КДД малоэтажного жилого дома для наших заказчиков составляет 0 у.е.

Проектирование инженерных сетей дома

Основные чертежи:
- принципиальные схемы устройства инженерного оборудования и ведомости основного отопительного оборудования;
- схемы трасс внешних инженерных коммуникаций;
- планы трасс внутриплощадочных сетей и сооружений к ним;
- схема электроснабжения объекта;
- принципиальные схемы автоматизации управления средствами инженерного оборудования, санитарно-техническими устройствами;
- схемы организации связи и сигнализации.

Разработка строительного проекта водоснабжения и канализации, стадия С.

Проект водоснабжения и канализации будет содержать чертежи в соответствии с нормативной документацией, расчеты, спецификации комплектующих и материалов. Данный этап позволяет грамотно и рационально спланировать будущую работу этих систем в доме, а также подготовить всю необходимую документацию для закупки комплектующих и выполнения монтажных работ. Ну и конечно же избежать проблем, например, с отсутствием напора воды в доме.

Безусловно, данный этап позволит рационально использовать средства при закупке и монтаже материалов. В тоже время затраты на обслуживание водоснабжения и канализации дома будут предсказуемыми и оптимальными. Стоимость проекта водоснабжения и канализации для малоэтажного жилого дома на стадии С составит от 300 до 750 у.е.

Разработка строительного проекта отопления и вентиляции, стадия С.

Проект систем отопления и вентиляции деревянного дома включает в себя все чертежи в соответствии с нормативными требованиями, необходимые теплотехнические и другие расчеты, спецификации комплектующих и материалов. Грамотно и тщательно подготовленный проект позволяет обеспечить будущий дом теплом, подобрать оптимальные решения по оборудованию, избежать проблем связанных с недостаточной эффективностью работы системы отопления или еще дороговизной. Экономический эффект будет выражен в стоимости затрат функционирования данных систем в доме на протяжении долгих лет. Стоимость строительного проекта отопления и вентиляции для малоэтажного жилого дома на стадии С составит от 300.

Разработка строительного проекта электрики, стадия С.

Проект электрики деревянного дома включает в себя чертежи, расчеты, спецификации материалов и комплектующих. Стоимость проекта электрики для малоэтажного жилого дома на стадии С составит от 250у.е.




Если Вас заинтересовали описанные в статье товары и услуги, Вы можете:
